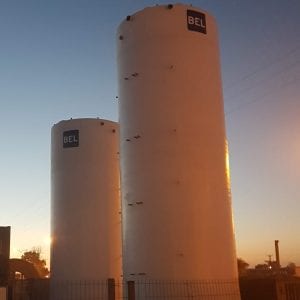

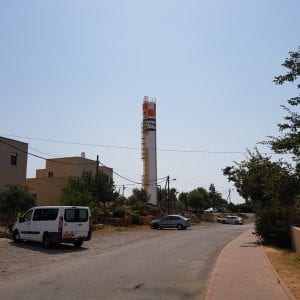

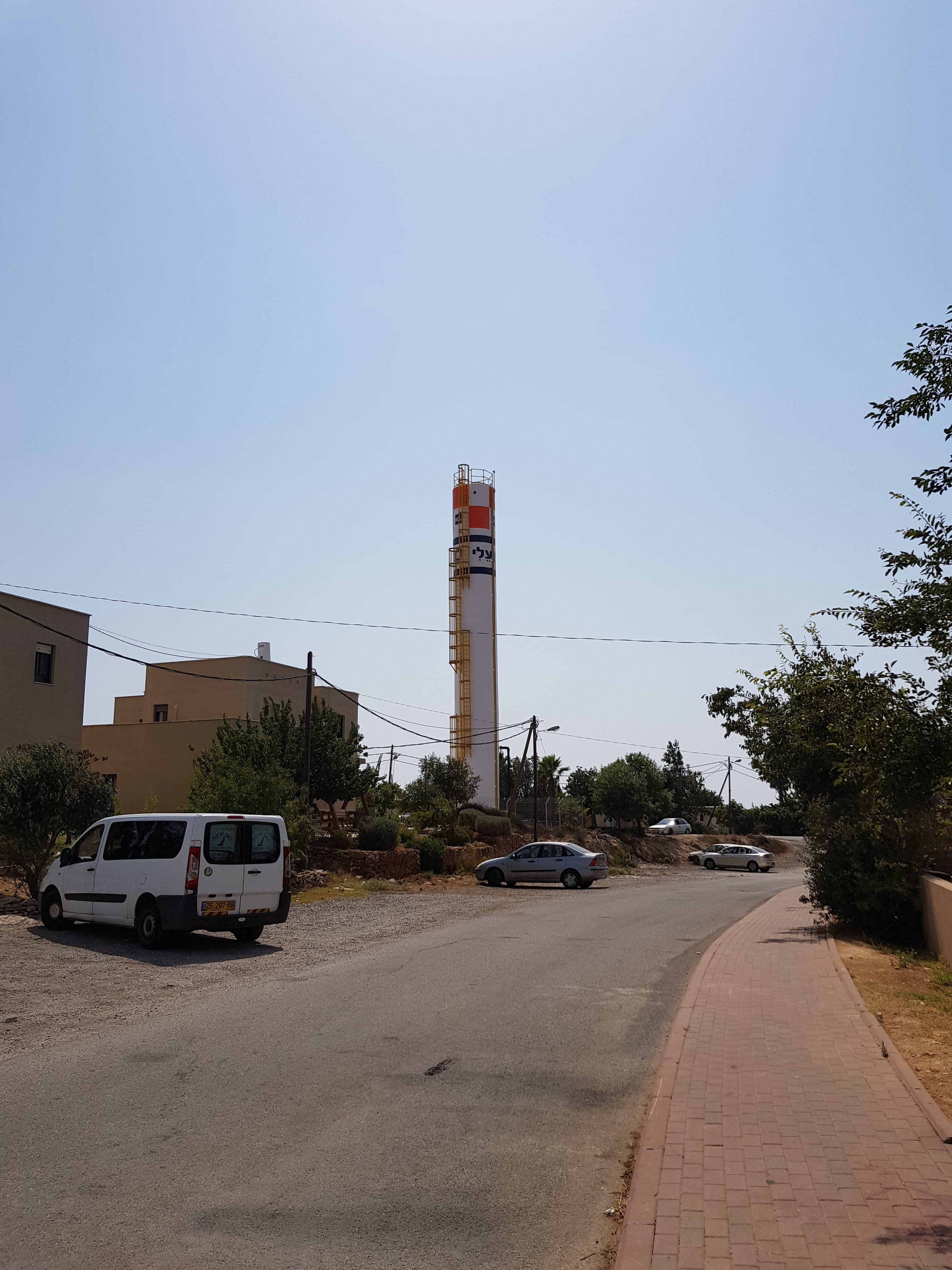

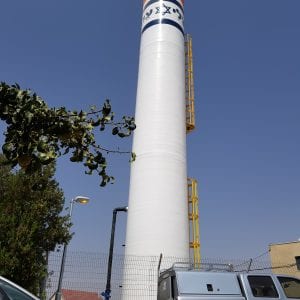

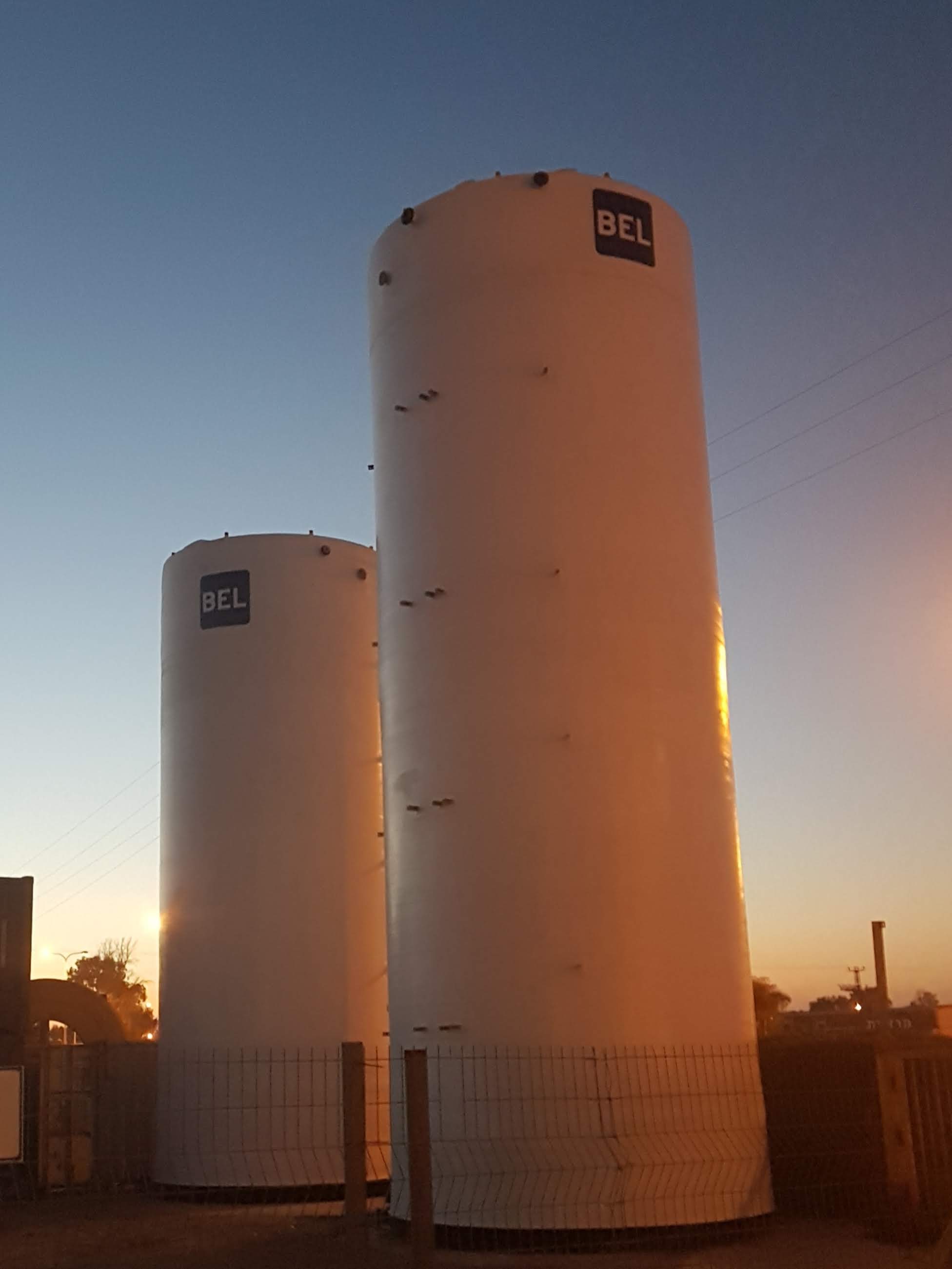

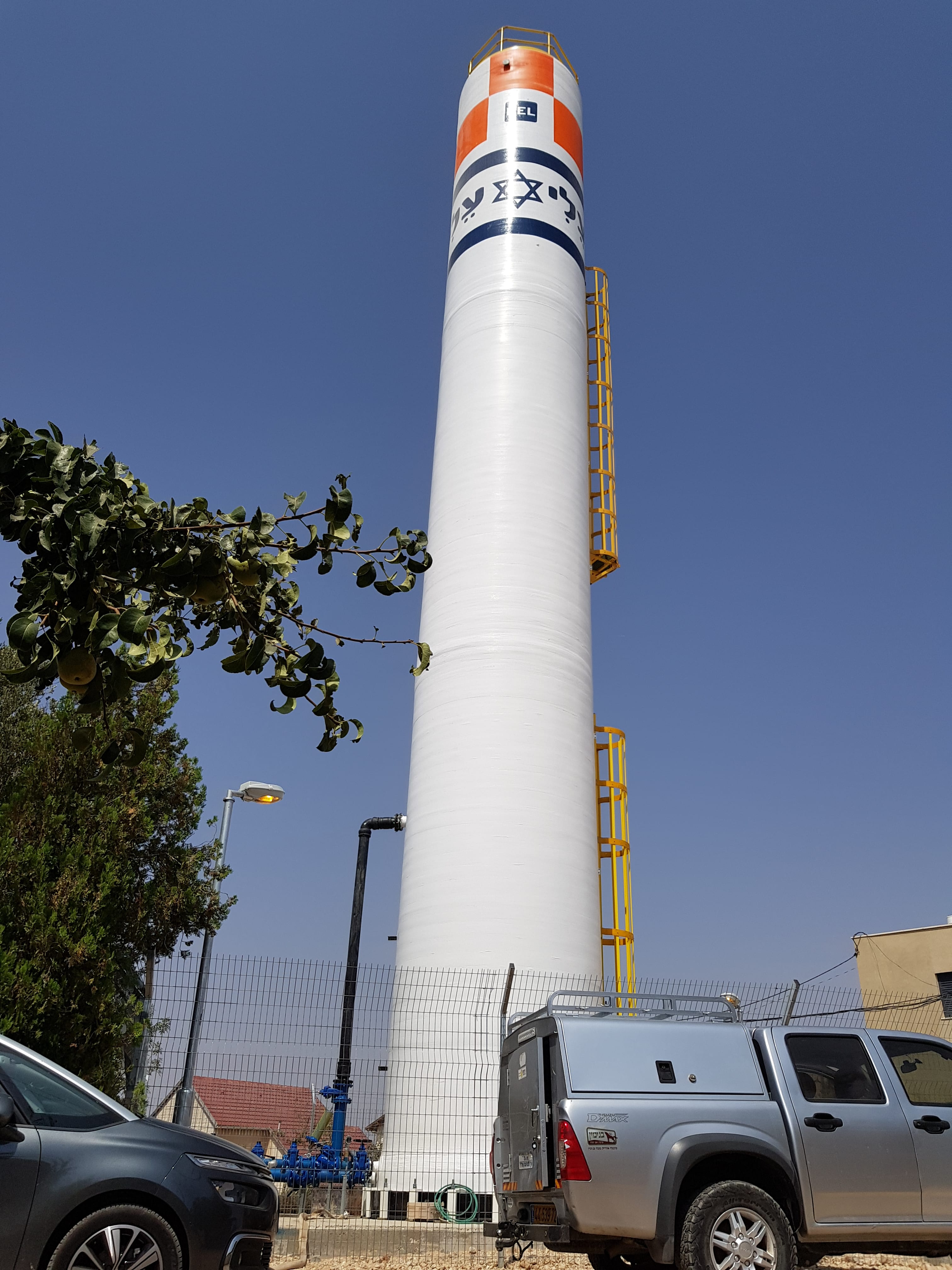

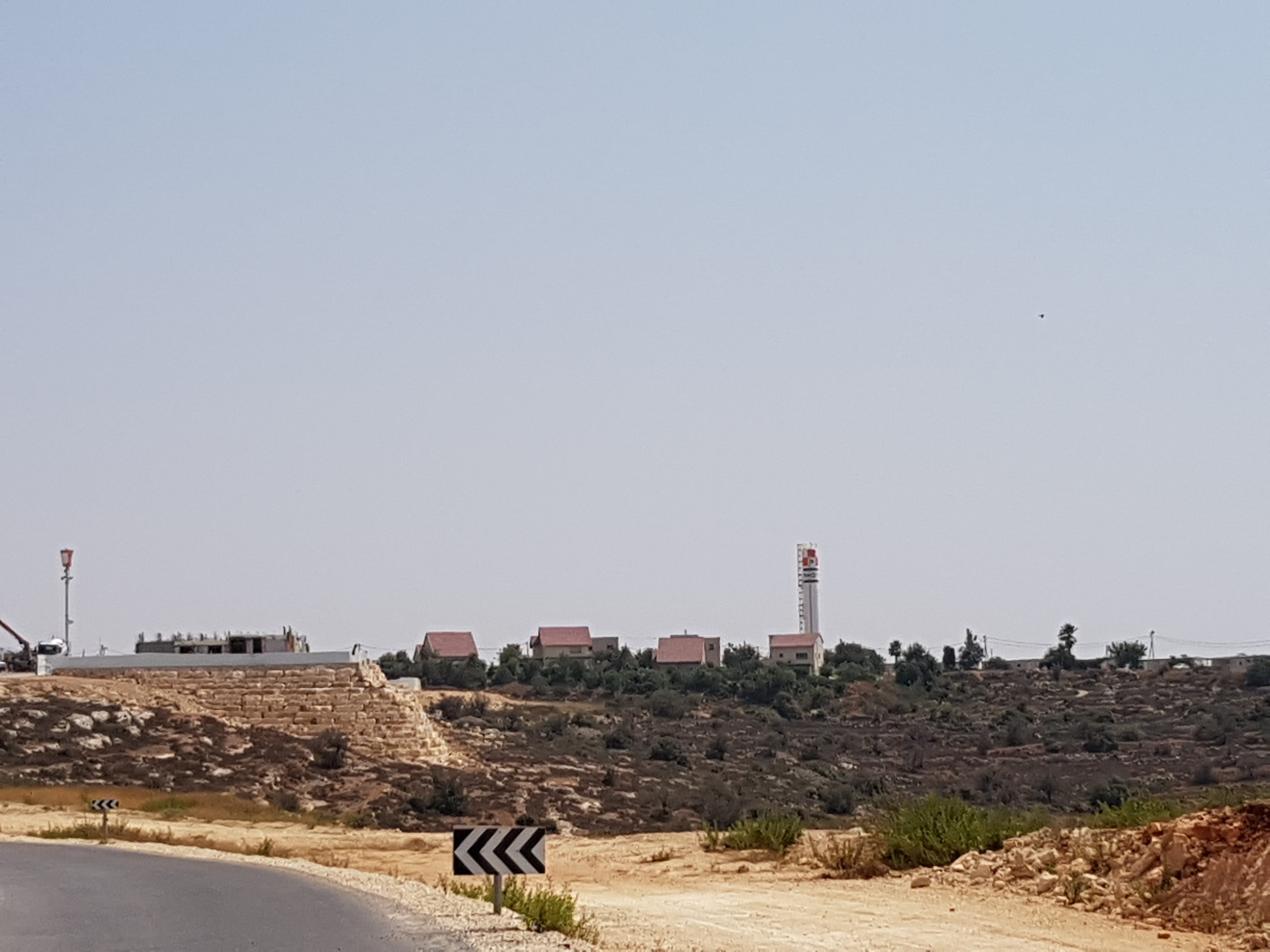

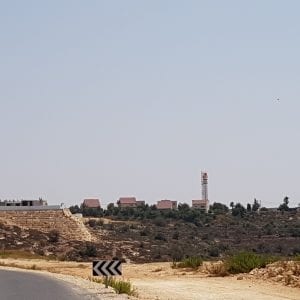

מיכלים:
מיכלים מFRP או מחומרים תרמופלסטיים, מיוצרים ע"פ דרישת הלקוח.
כל נפח אפשרי. גם איפיון האוגנים והאביזרים נבחר ע"י המזמין.
צורת התחתית והגג (שטוחים, קונים או כיפתיים) מאופיינים לפי דרישות האתר או אופן תפקוד המיכל.
לרוב המיכלים הם אנכיים, ניתן לייצר גם מיכלים אופקיים המותקנים על רגליים או אוכפים.
קיימת חלוקה לשלושה חומרי מבנה "פלסטיים" שמהם מייצרים ציודים לתעשייה הכימית/תהליכית שבהם נעשה שימוש לייצור מיכלי אחסון, מיכלי תהליך, צנרת, תעלות, ארובות ומיכליות הובלה.
להלן אפיון הציודים השונים ע"פ תכונותיהם ואפיון לתתי חומרי הגלם:
סוג חומר | FRP | תרמופלסטי | Dual laminate |
שמות נוספים | Fiberglass Reinforced Plastic פיברגלס פולאיסטר | מיכלי סוליד | מיכלי בטנה קיינר, האלר וכו' |
שיטות יצור | הנחה ידנית: HLU ליפוף: Filament Winding | ריתוך לוחות ע"י אוויר חם. ריתוך לוחות ע"י מכונה. אקסטרודיה+ליפוף | שילוב בין ריתוך לוחות ושיטות יצור של ציודי FRP. |
יתרונות | חוזק קבוע שאינו משתנה לאורך השנים. עמידות כימית גבוהה בהתאם לשרף הנבחר. ניתן ליצר כל צורה. ניתן לשיקום, במקרה של פגיעה | זולים לייצור בנפחים קטנים. במקרה של פגיעה ניתן לבצע תיקון חיצוני (לא מומלץ) | שילוב של עמידות כימית של חומרים תרמופלסטים יקרים ותכונות מכניות של FRP. |
חסרונות | מצריכים בדיקה פנימית תקופתית ע"י גורם מנוסה. כל תיקון מצריך כניסה למיכל | התקינה אינה מאפשרת לייצר ציודים לתת או על לחץ. התקינה מאפשרת רק תחתיות שטוחות. תכונות החוזק פוחתות כתלות בזמן וטמפ' בשל "זחילת" הפולימרים. | מצריכים בדיקת ניצוצות פנימית באופן תקופתי. במקרה של פגיעה משמעותית בבטנה – אין יכולת לחדש אותה. |
איפיון תתי חומרי המבנה:
סוג ציוד | חומר אופייני | הסבר |
ציודי FRP | שרפי פוליאסטר | שרפים בעלי עמידות כימית בסיסית מיועדים למים או שפכים "פשוטים" – לא מופיעים במפרט כי"ל |
שרפי VE, ביספינול A | בעלי עמידות כימית טובה לכימיקלים שונים. ייתרון לשימוש באחסון בסיסים בטמפ' מעל 50 מ"צ | |
שרפי VE, נובולק אפוקסי | שרפים בעלי עמידות כימית כימית טובה לכימיקלים שונים ייתרון לשימוש באחסון חומצות בטמפ' של מעל 50 מ"צ HDT גבוה יותר יחסית לשרפי ביספנול A. | |
שרפי VE בעלי תכונות התכבות עצמית | שרפי VE מבוססי ברום אשר מקנה להם תכנות של התכבות עצמית במקרה של שרפה. עמידות כימית דומה לשרף הבסיס (ביספינול A או נובולק אפקוסי) עמידות כימית משופרת כנגד היפוכלוריד בהשוואה לביספינול A "הרגיל" | |
ציודים תרמופלסטים | PP או HDPE | חומרים תרמופלסטים אשר מיועדים לאחסון כימיכלים שונים או שפכים. ניתן לעיבוד בחום. חומרים טרמופלסטים איכותיים יותר, אינם נהוגים בייצור ציודים תרמופולסים בלבד רק כציודי Dual Laminate. |
ציודי FRP Dual Laminate | PP/HDPE | הביטנת ה"זולות" ביותר ליישום. נבחרות לשימוש רק כאשר יש דרישה לטיב שטח חלק (כמו אחסון מים למפעלי מוליכי למחצה) |
PVDF | ביטנה בעלת עמידות מעולה גם לחום וגם למגוון רחב של חומצות. לא מומלץ לשימוש בשימוש עם בסיסים. | |
ECTFE | ביטנה בעלת עמידות כימית מעולה גם לחומצות וגם לבסיסים. | |
PFA & FEP | בטנות בעלות תכונות דומות ל"טפלון" יקרות מאוד ולמעט יישומים נבחרים בתעשיית המוליכים למחצה נדיר למצוא דרישה לבטנות אילו. |
תקינה:
בישראל באופן היסטורי נהגו לחשב ציודים מחומרים מרוכבים (עם ובלי בטנות) ע"פ התקן בריטי (BS4994) וציודים מחומרים תרמופלסטיים ע"פ הנחיות מכון הריתוך בגרמני (DVS2205). ב2010 פורסמו תקנים אירופאיים שביטלו תקנים והנחיות קודמות: EN13121 ו EN12573. תקנים אילו מקיפים מאוד ודנים במכלול מעגל החיים של הציוד: איזה מידע יש לקבל ממשתמש הקצה, הנחיות לבחירת חו"ג, עקרונות לתכן מפורט, חישובי חוזק, עקרונות ליצור, הנחיות לבדיקה, הובלה וביקורת תקופתית שוטפת.
תקנים אילו אומצו כתקנים ישראלים ע"י מכון התקנים, ומספרם ת"י6101 ו6102 תוך הכפפה לתקנים מחייבים בחוק התכנון והבנייה הישראלי.
ע"פ החוק מיכלים מוגדרים כמבנים. והתאם מחויבים לעמוד בדרישות התכן והביצוע של התקנים הבאים:
- ת"י 412: התקן הישראלי לעומסים אופייניים במבנים
- ת"י 413: התקן הישראלי לעמידות מבנים ברעידות אדמה
- ת"י 414: התקן הישראלי לעומסי כוחות רוח במבנים
